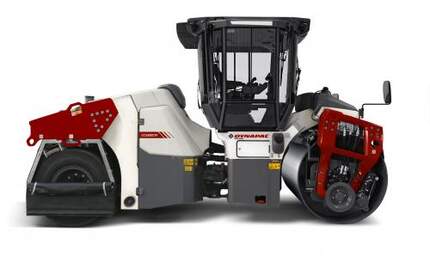

DYNAPAC CC4200C VI

Описание товара
Характеристики
Рабочая масса (включая ROPS): 9400 кг.
Максимальная рабочая масса: 11000 кг.
подробное описание

Тяжелый асфальтовый каток DYNAPAC CC4200C VI отличается простотой управления, удобством, высоким качеством работы, маневренностью. Оборудован системой контроля следующих показателей: количество ударов, температуры асфальта, измеритель и анализ уплотнения. Удобен в обслуживании, благодаря легкому доступу  к сервисным точкам.



  • Размеры
  • Характеристики
A. Колесная база 3,720 mm
B1. Ширина переднего модуля 1,910 mm
B2. Ширина (кабина) 2,140 mm
C. Просвет над бордюрным камнем 815 mm
D. Диаметр вальца 1,300 mm
H1. Высота с ROPS/кабиной 2,990 mm
K. Дорожный просвет 310 mm
O. Боковое смещение 520 mm
R1. Радиус поворота внешний 7,270 mm
R2. Радиус поворота внутренний 5,590 mm
R3. Радиус поворота внешний (Смещаемый) 5,460 mm
R4. Радиус поворота внутренний (Смещаемый) 3,780 mm
S. Толщина обечайки вальца 20 mm
W1. Ширина вальца 1,680 mm
W2 Ширина колесного модуля 1,610 mm
W3. Ширина колеса 322 mm
W4. Межколесное расстояние 464 mm
W5. Колесный интервал 128 mm
α. Угол поворота рулевого колеса ±32°
Сцепление
Диапазон скорости 0-12 km/h
Вертикальная осцилляция ±7°
Теоретически преодолеваемый уклон 41 %
Уплотнение
Нагрузка на колесо 1,100 kg/wheel
Центробежная сила, при высокой/низкой амплитуде 128/ 84 кН
Номинальная амплитуда (высокая/низкая) 0,8/ 0,3 мм
Статическая линейная нагрузка 29,80 кг/см
Частота вибрации, при высокой/низкой амплитуде 51/ 67 Гц
Водяной бак 680 л
Эмульсионный бак 200 л
Водяной бак (управляемый передний валец) 540 л
Объем бака для топливного реагента 15 л
Двигатель
Производитель/Тип Cummins QSF 3.8 IIIA/T3
Тип С водяным охлаждением, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 104 кВт (140 л.с.) @ 2 200 об./мин
Ёмкость топливного бака 180 л
Вариант двигателя
Производитель/Тип Cummins QSF3.8 IIIA/T3
Тип С водяным охлаждением, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 104 кВт (140 л.с.) @ 2 200 об./мин
Вариант двигателя
Производитель/Тип Kubota D1803-CR (T4f)
Тип Water cooled
Номинальная мощность, SAE J1995 28 kW (37.5 hp) @ 2700 rpm
Ёмкость топливного бака 180 л
Гибравлическая система
Привод аксиально-поршневой насос переменной производительности радиально-поршневые моторы (3) переменной производительности
Вибрация Регулируемые аксиально поршневые гидронасосы (1). Нерегулируемые аксиально поршневые гидромоторы (1)
Рулевое управление Нерегулируемый шестеренный гидронасос
Основной тормоз Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.
ENGINE
Тип масла Объем Дополнительная информация
Engine Oil Paroil E 8,6 liter
P/n
5 l can 1915595300
20 l can 1915595400
209 l drum 1915595500
Engine Oil Paroil E
HYDRAULIC OIL TANK
Тип масла Объем Дополнительная информация
Atlas Copco Hydraulic Oil 300 100 liter
P/n
20 l can 9106230330
209 l drum 9106230331
Atlas Copco Hydraulic Oil 300
ASPHALT TEMPERATURE METER KIT
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700376805 Asphalt temperature meter (CS142)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 1000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700950476
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700950478 CS1400 T4 s/n
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700950478 CS1400 T4 s/n 10000503x0A013301-
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 250H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700939076 CS1400 T4 s/n
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700939076 CS1400 T4 s/n 10000503x0A013301-
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 500H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700950475
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700950477 CS1400 T4 s/n
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700950477 CS1400 T4 s/n 10000503x0A013301-
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 50H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700939563
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700950400 CS1400 T4 s/n
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700950400 CS1400 T4 s/n 10000503x0A013301-
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 750H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700939076 CS1400 T4 s/n
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4700939076 CS1400 T4 s/n 10000503x0A013301-
DRIVING LIGHTS KIT
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4812111061 DRIVING LIGHTS (CS142)
ROTATING BEACON KIT
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4812111057 Rotating beacon for cab (CS142)
WORKING LIGHTS KIT
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4812111064
КОМПЛЕКТ КРЕСТОВИНЫ РУЛЕВОГО УПРАВЛЕНИЯ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4812157262 CS141/142
КОМПЛЕКТ СКРЕБКОВ НА ВАЛЬЦЫ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4812157263 Polyhrethane CS141/142
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Статические катки 4812157264 Steel CS141/142
